A terceira geração disponibiliza de 2 sifões, assim não se utilizando do produto para auto lavagem, agora se fazendo possivel a utilização de soda, agua quente, etc...
Aproveitando-se da pressão de linha existente no lado externo dos elementos filtrantes, provoca-se nos mesmos a reversão instantânea do fluxo, sendo os detritos anteriores retidos no septo filtrante, expelidos ao dreno num tempo de 3 a 5 segundos, tempo este ajustado de acordo à necessidade, consumindo o mínimo de produto filtrado para retro-lavagem.
Devido a grande área de filtragem e passagem livre do líquido pelo equipamento, a perda de carga introduzida na linha na condição de filtro limpo, é extremamente baixa. (desprezível).
Durante o processo normal de filtragem, cria-se o aumento progressivo de perda de carga entre a entrada e saída do filtro devido a colmatação da superfície por sólidos retidos, com conseqüente redução da área livre e acréscimo de pressão diferencial entre a entrada e saída.
A um nível pré-determinado de perda de carga admissível, no caso 3,5 mca, entre as câmaras de entrada e saída, um sensor eletrônico de pressão diferencial, (P1) com range de 0,1 à 1,0 atm comanda o processo de contra-lavagem, individual e seqüencial de todos os elementos filtrantes, sem interrupção do fluxo principal como acima descrito, repondo o filtro à condição totalmente limpo. O tempo de lavagem completa é de no máximo, aproximadamente 2 minutos.
Filtros Auto-Limpante
Filtros Auto-Limpante "Reverflux" a melhor tecnologia ao seu alcance.
Os Filtros Reverflux é uma patente da Marcfil, desenvolvido para melhor filtragem, aumento do tempo de filtragem, e diminuição na perca do produto, tudo isso devido ao seu sistema unico de limpeza automatica e simultanea sem a necessidade da desativação do equipamento pra sua limpeza. Reverflux a maior tecnologia em filtros.
Reverflux
PRINCÍPIOS DE FUNCIONAMENTO DO FILTRO REVERFLUX
O filtro automático “REVERFLUX” é uma unidade totalmente automática, projetado para remoção de sólidos em suspensão nos líquidos de baixa viscosidade, em regime de vazão e fluxo e ininterrupto.
Sua operação assim como a qualidade de filtragem independem das variações de vazão ou pressão de linha.

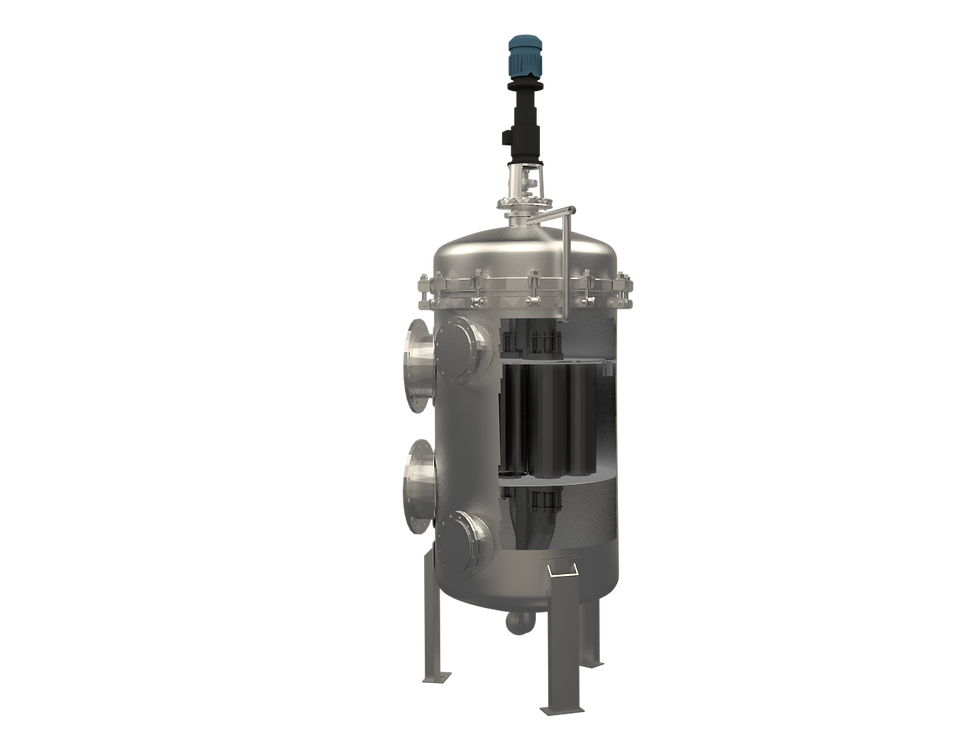

O filtro é constituído de múltiplos elementos filtrantes tubulares, com capacidade de retenção de qualquer partícula sólida, granulados ou fibrosos, maior que a abertura da malha, no caso 400 (microns).

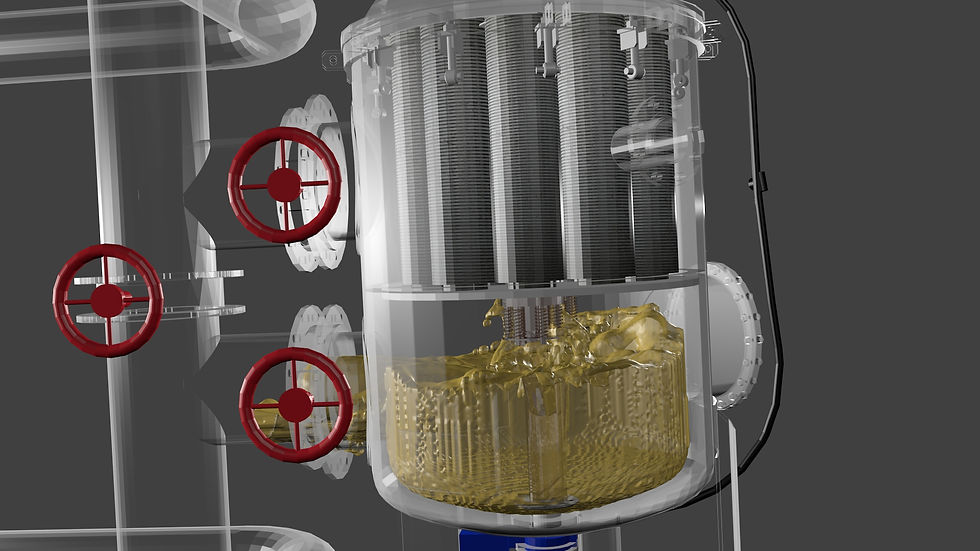

A filtração se processa de dentro para fora dos elementos filtrantes, com a retenção dos contaminantes em seu interior. O processo de limpeza é automático, dispensando paradas ou interrupções do fluxo principal. Baseando-se na operação de bloquear individual e sucessivamente por alguns segundos, previamente programado (e ajustado conforme a necessidades), a entrada de cada elemento filtrante, justapondo o sifão de descarga em baixo do elemento a ser limpado e abrindo simultaneamente a válvula do dreno.
Pressão de linha

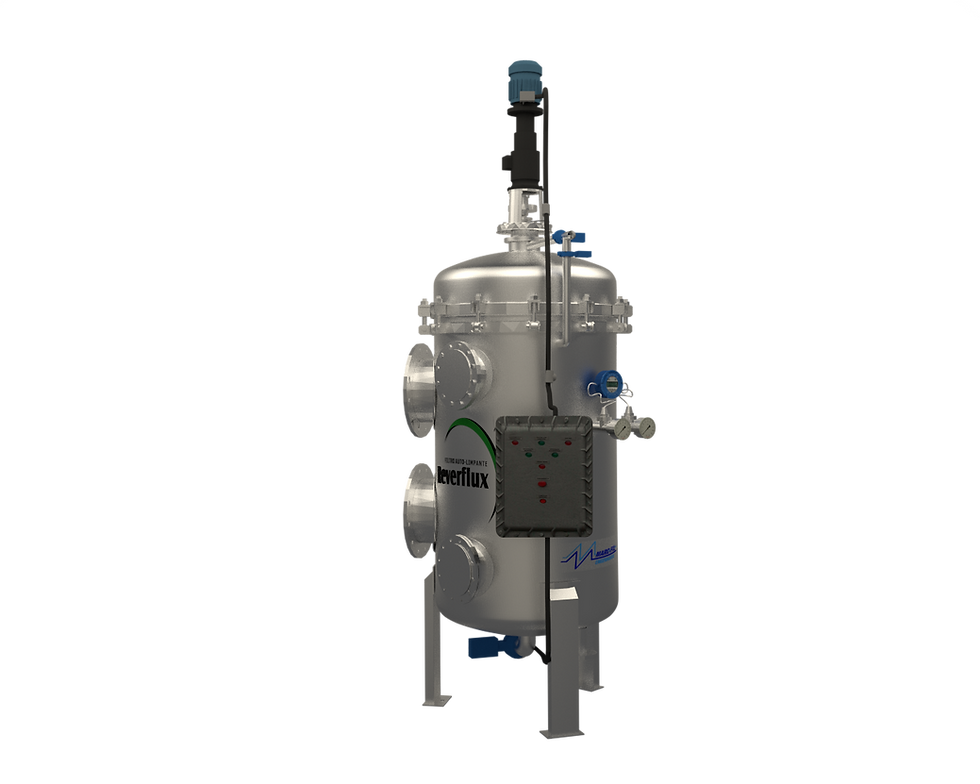

Reverflux 3ª Geração
Reverflux elimina os sólidos abrasivos
